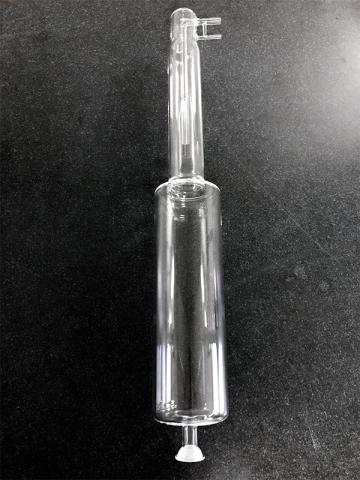

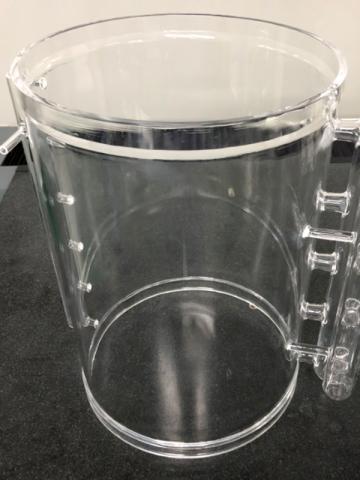

Angsilid ng kuwarts nagsisilbi bilang isang kritikal na enclosure para sa mataas na kadalisayan, mataas na temperatura semiconductor at photovoltaic processing. Ginawa mula sa premium fused quartz, ang silid ay nag-aalok ng mahusay na thermal shock resistance, chemical inertness, at optical transparency, na tinitiyak ang isang kontaminasyon-free na kapaligiran sa panahon ng mga proseso tulad ng chemical vapor deposition (CVD), oksihenasyon, at pagsasabog.

Dinisenyo upang mapaunlakan ang 200 mm wafers, ang silid ay nagbibigay ng pare-parehong temperatura at pamamahagi ng gas, mahalaga para sa pagkamit ng pare-pareho ang mga resulta ng proseso at mataas na ani ng aparato. Ang katumpakan na ininhinyero na konstruksiyon nito ay nakatiis ng mahigpit na thermal cycling habang pinapanatili ang integridad ng istruktura at pinapaliit ang pagbuo ng mga particle.

Quartz Chambers para sa Plasma Etching: Pagtiyak ng Kadalisayan ng Proseso

Ang mga silid ng kuwarts ay may mahalagang papel sa mga sistema ng pag-ukit ng plasma, na nagbibigay ng isang chemically inert at thermally stable na kapaligiran na mahalaga para sa pagproseso ng semiconductor na may mataas na katumpakan. Itinayo mula sa mataas na kadalisayan fused quartz, ang mga silid na ito ay lumalaban sa kaagnasan mula sa mga reaktibo na gas ng plasma, na pumipigil sa kontaminasyon at tinitiyak ang pangmatagalang tibay sa ilalim ng mga kondisyon ng mataas na temperatura.

Ang makinis, mababang-particulate ibabaw ng kuwarts chambers minimize particle generation, na kung saan ay kritikal para sa pagpapanatili ng unipormeng ukit sa buong wafers. Ang tamang disenyo ng daloy ng gas sa loob ng silid ay nagpapahusay sa pagkakapare-pareho ng proseso at tumutulong na makamit ang pare-parehong pag-alis ng materyal, kritikal sa advanced na paggawa ng IC.

Ang regular na pagpapanatili, kabilang ang paglilinis at inspeksyon, ay nagsisiguro na ang silid ay nagpapanatili ng pinakamainam na pagganap sa paulit-ulit na mga ikot ng pag-ukit. Ang mga pasadyang disenyo ng silid ng kuwarts ay magagamit din upang matugunan ang mga tukoy na kinakailangan sa pugon at proseso, na nagbibigay ng mga semiconductor fabs na may kakayahang umangkop habang pinapalaki ang ani ng wafer at pag-uulit ng proseso.
